قطعات SMD و DIP چه تفاوتی دارند و کدام برای پروژه شما مناسبتر است؟
هنگام خرید قطعات الکترونیکی ممکن است با دو عبارت SMD و DIP روبهرو شوید. بعضی قطعات پایههای بلندی دارند که از سوراخهای برد عبور میکنند، درحالیکه گروه دیگری مستقیماً روی سطح برد مدار چاپی لحیم میشوند.
تفاوت این دو فقط به ظاهر محدود نیست. روش نصب قطعه میتواند بر ابعاد مدار، مونتاژ، هزینه تولید، تعمیرپذیری، تجهیزات لحیمکاری و حتی عملکرد مدار در فرکانسهای بالا اثر بگذارد.
پاسخ سریع: قطعات DIP و بهطور کلی قطعات پایهدار، برای آموزش، بردبرد، نمونهسازی دستی و تعمیر سادهتر مناسباند. قطعات SMD برای ساخت مدارهای کوچک، تولید انبوه، کاهش فضای PCB و طراحیهای حرفهایتر انتخاب بهتری هستند. بسیاری از مدارهای واقعی نیز ترکیبی از هر دو نوع قطعه را استفاده میکنند.
یک نکته مهم؛ SMD و DIP دقیقاً همرده نیستند
عبارت SMD به قطعهای اشاره دارد که برای نصب روی سطح برد طراحی شده است، اما DIP نام یک نوع پکیج با دو ردیف پایه موازی است. بنابراین مقایسه دقیقتر میان قطعات مونتاژ سطحی و قطعات پایهدار انجام میشود. بااینحال، چون بسیاری از آیسیهای پایهدار آموزشی و عمومی در پکیج DIP عرضه میشوند، در بازار عبارت «SMD یا DIP» معمولاً به معنای «مونتاژ سطحی یا پایهدار» به کار میرود.
قطعه SMD چیست؟

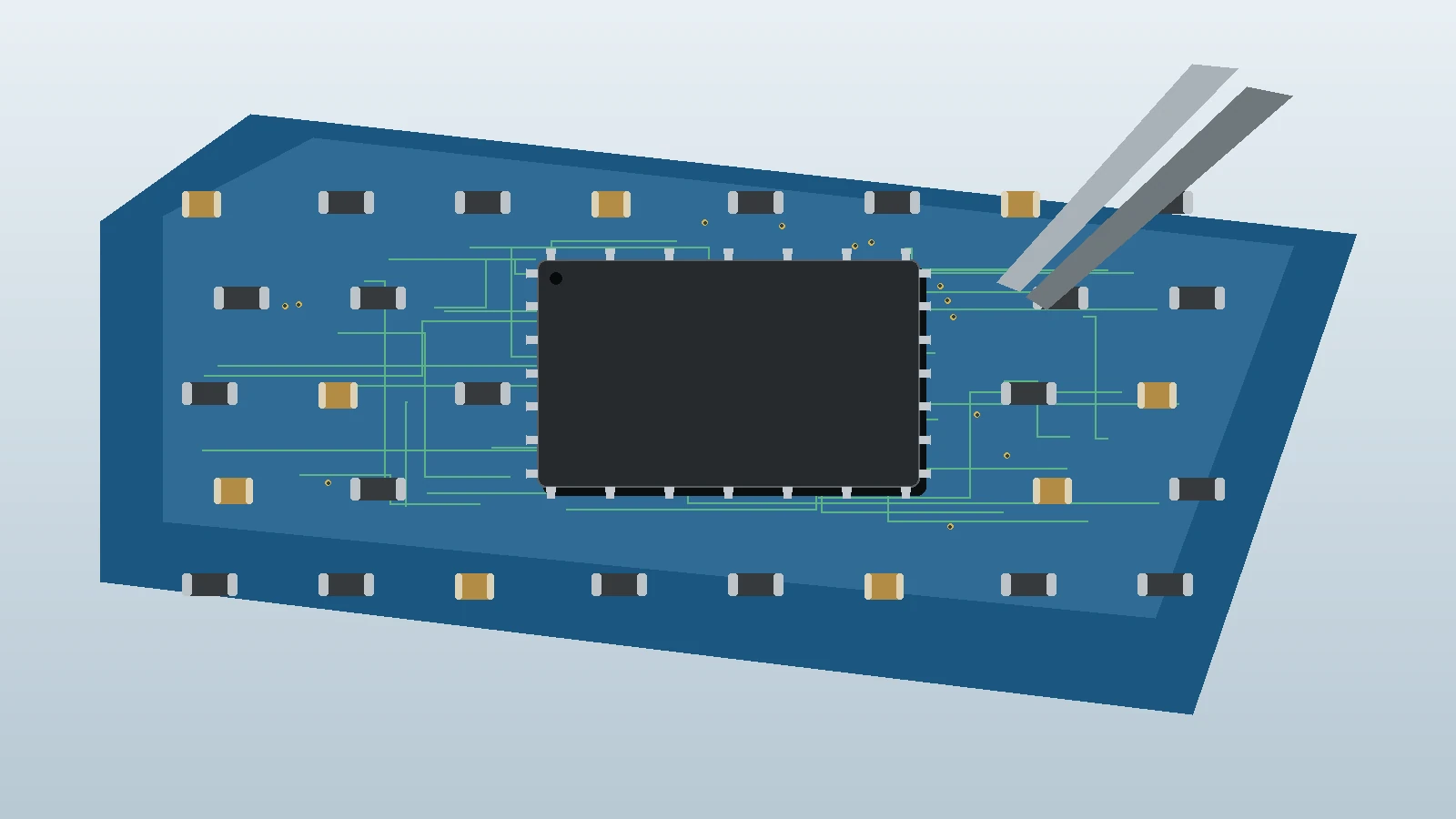

SMD مخفف Surface-Mount Device و به معنای قطعه نصبشونده روی سطح است. این قطعات پایههای بلند و سیمی ندارند و پدها یا پایههای کوتاه آنها مستقیماً روی پدهای مسی PCB لحیم میشوند. روش مونتاژ این قطعات با عنوان SMT یا Surface-Mount Technology شناخته میشود.
در تولید صنعتی معمولاً ابتدا خمیر قلع روی پدهای برد قرار میگیرد، سپس دستگاه Pick and Place قطعات را میچیند و برد وارد کوره Reflow میشود. بااینحال، قطعات بزرگتر مانند مقاومت 1206، آیسیهای SOIC و برخی پکیجهای SOT با هویه معمولی نیز قابل مونتاژند.
- مقاومت و خازنهای چیپ
- دیود و LEDهای SMD
- ترانزیستورهای SOT-23 و SOT-223
- آیسیهای SOIC و TSSOP
- میکروکنترلرهای QFP و QFN
- رگولاتورها، سلفها و آیسیهای قدرت
قطعه DIP چیست؟
DIP مخفف Dual In-line Package است. آیسیهای DIP بدنهای مستطیلی دارند و پایههای آنها در دو ردیف موازی از دو طرف بدنه خارج میشود. این پایهها از سوراخهای PCB عبور میکنند و در سمت دیگر برد لحیم میشوند.
بسیاری از آیسیهای DIP را میتوان مستقیماً روی بردبرد قرار داد یا داخل سوکت آیسی نصب کرد. به همین دلیل، این پکیج هنوز برای آموزش، آزمایش مدار، تعمیر تجهیزات و پروژههای کمتیراژ محبوب است.
آیا تمام قطعات پایهدار DIP هستند؟
خیر. DIP فقط یکی از پکیجهای پایهدار است و بیشتر برای مدارهای مجتمع استفاده میشود. مقاومتهای محوری، خازنهای الکترولیتی، دیودهای محوری، ترانزیستورهای TO-92، کانکتورها، رلهها و ترانسفورماتورها نیز میتوانند پایهدار باشند، اما DIP نامیده نمیشوند.

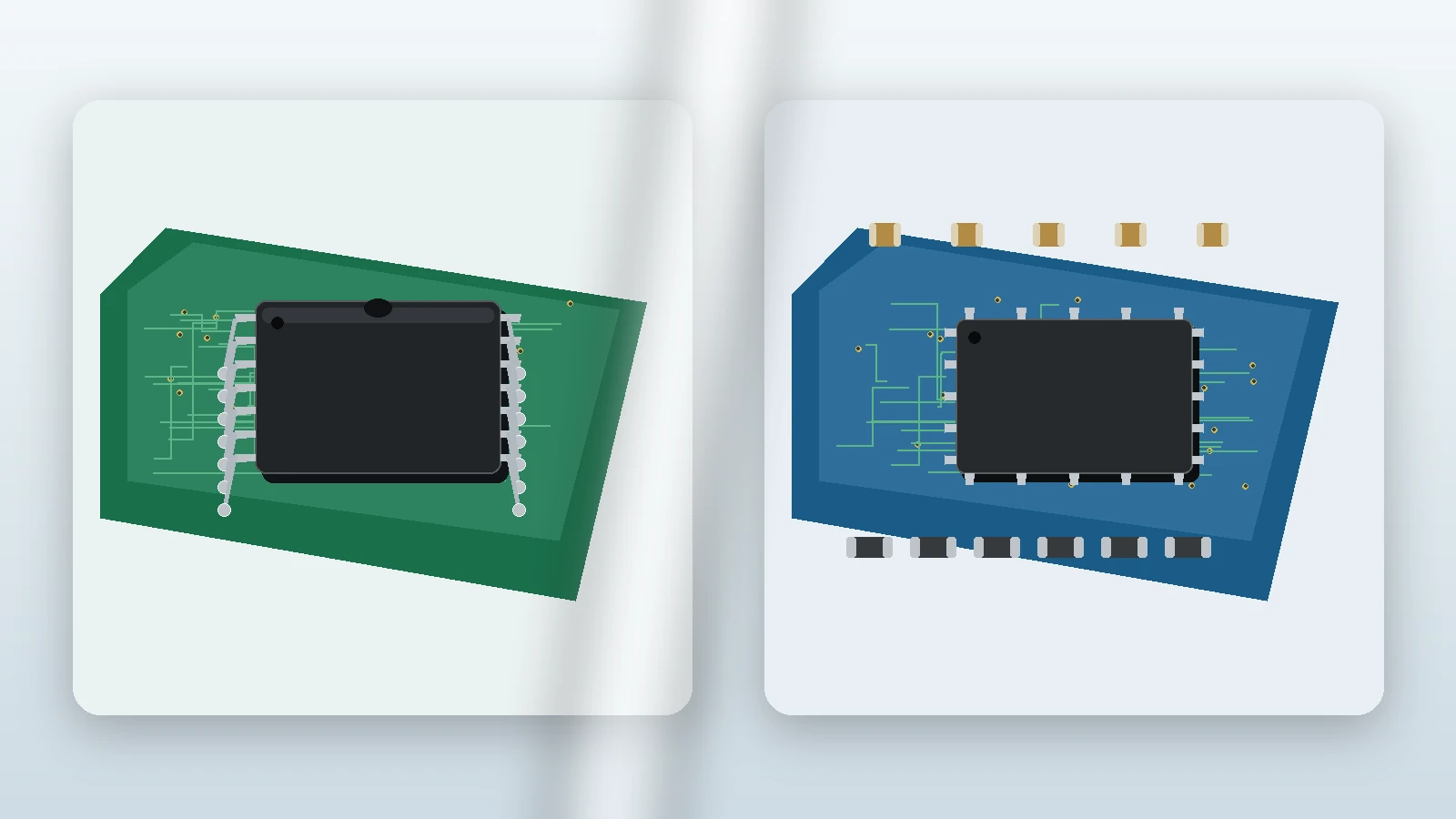

جدول مقایسه قطعات SMD و DIP
| معیار | قطعات SMD | قطعات DIP و پایهدار |
|---|---|---|
| روش نصب | روی سطح PCB | عبور پایه از سوراخ PCB |
| ابعاد | معمولاً کوچکتر | معمولاً بزرگتر |
| فضای برد | کمتر | بیشتر |
| مناسب بردبرد | معمولاً خیر | بله |
| لحیمکاری دستی | نیازمند مهارت و ابزار بیشتر | معمولاً سادهتر |
| تولید انبوه | بسیار مناسب | کندتر |
| تعمیر و تعویض | در پکیجهای ریز دشوارتر | معمولاً سادهتر |
| فرکانس بالا | اغلب مناسبتر | پایههای بلندتر ممکن است محدودیت ایجاد کنند |
| استفاده آموزشی | با برد تبدیل | بسیار مناسب |
مهمترین تفاوتهای SMD و DIP
۱. روش نصب روی برد

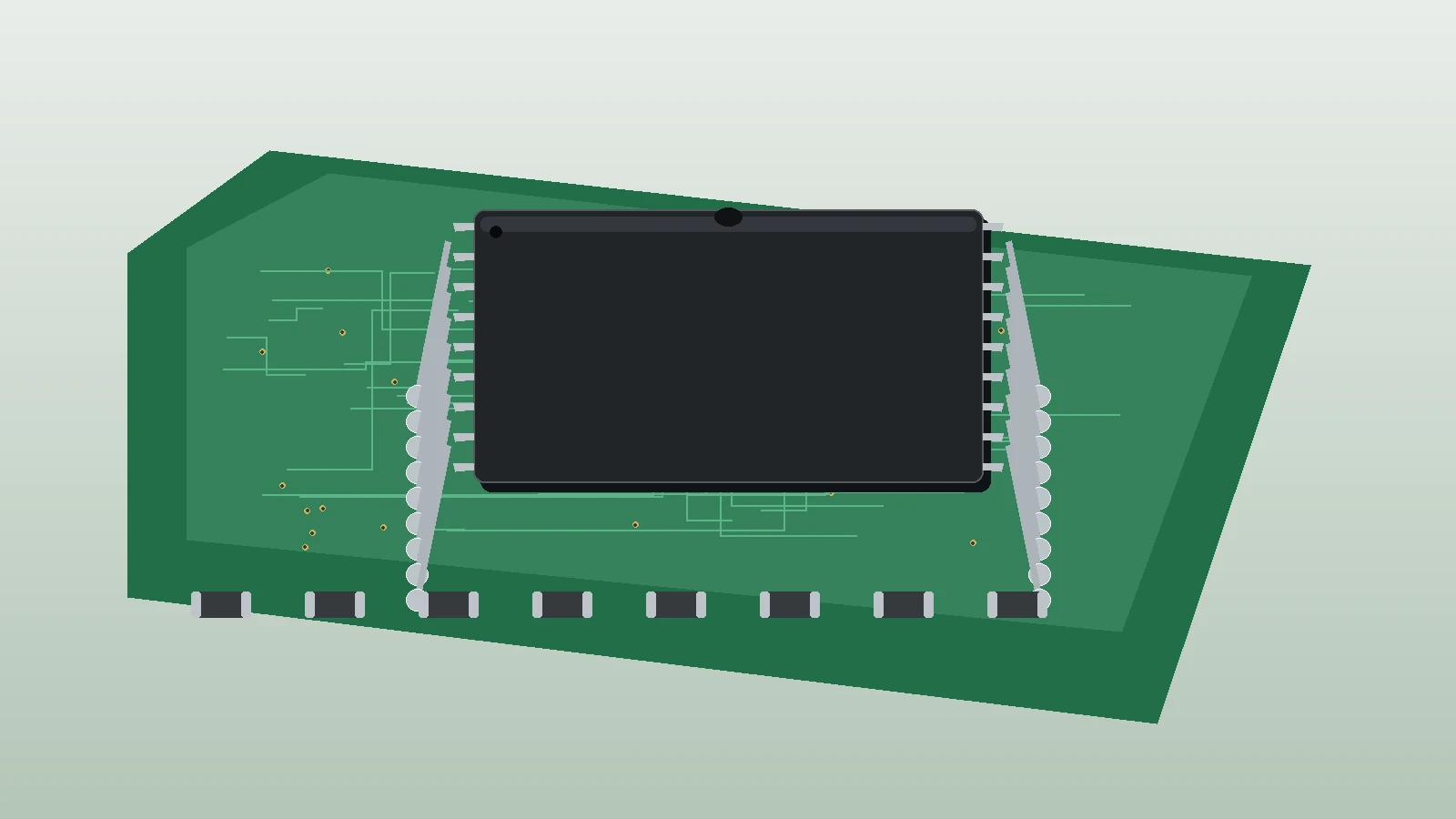

در قطعات DIP، پایهها از سوراخهای برد عبور میکنند و در طرف دیگر PCB لحیم میشوند. در مقابل، قطعات SMD روی پدهای سطح برد قرار میگیرند و نیازی به عبور پایهها از PCB ندارند.
۲. اندازه قطعه و مدار
یکی از مهمترین مزایای SMD، اشغال فضای کمتر است. کوچکترشدن قطعات اجازه میدهد محصول نهایی فشردهتر باشد، قطعات بیشتری روی یک PCB قرار گیرند و مسیرهای ارتباطی کوتاهتر شوند.
۳. نمونهسازی و بردبرد

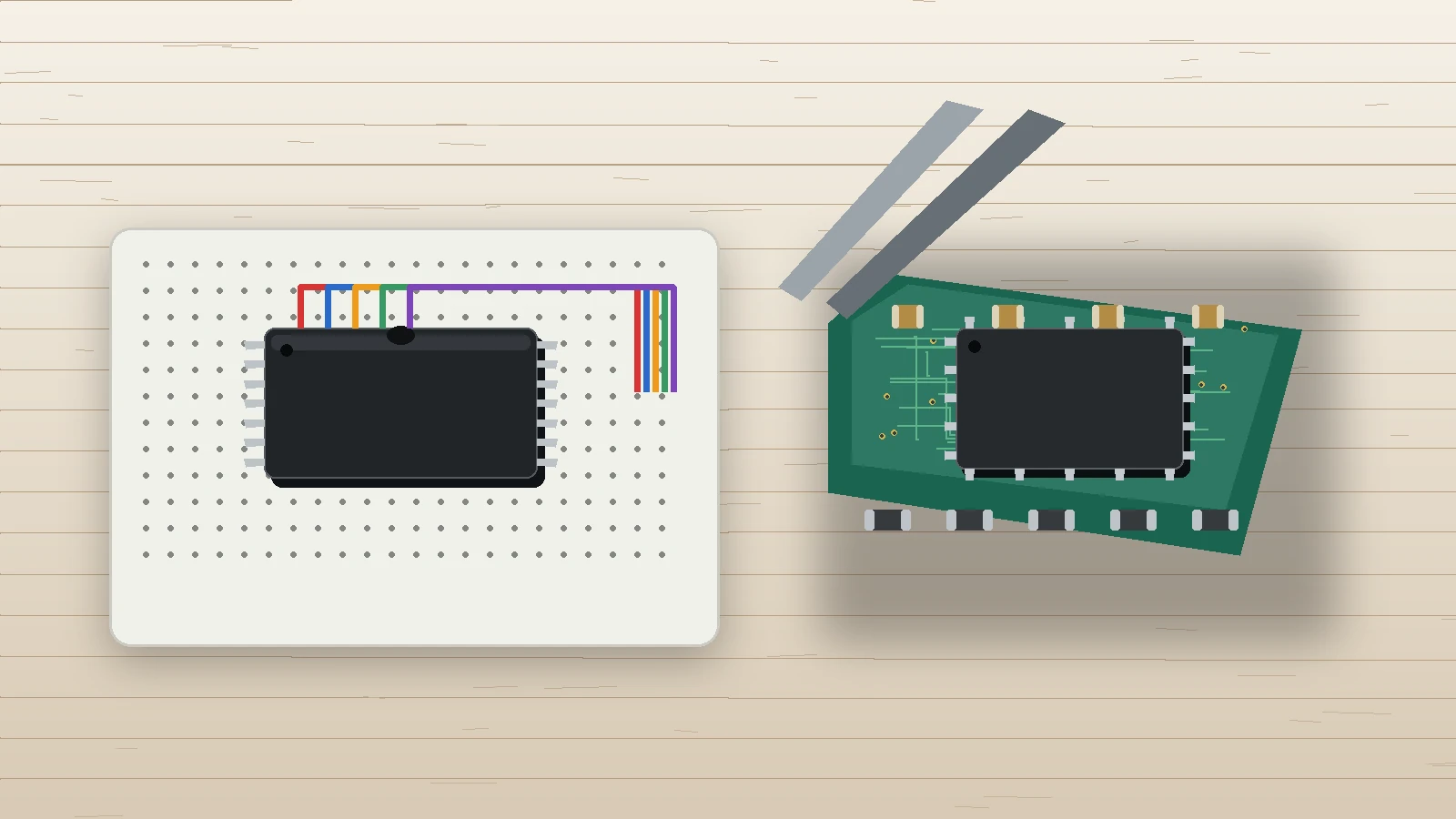

برای ساخت سریع مدار روی بردبرد، قطعه DIP معمولاً انتخاب راحتتری است. قطعات SMD را نمیتوان مستقیماً روی بردبرد قرار داد و برای استفاده از آنها باید برد تبدیل یا Breakout Board به کار برد.
۴. لحیمکاری دستی
لحیمکاری DIP برای افراد مبتدی سادهتر است، زیرا فاصله پایهها بیشتر است. در SMD، اندازه و فاصله پایهها اهمیت زیادی دارد. قطعاتی مثل مقاومت 1206 و آیسی SOIC با هویه نوکباریک قابل مونتاژند، اما QFN و BGA معمولاً به هیتر، خمیر قلع یا Reflow نیاز دارند.
۵. تولید انبوه
قطعات SMD برای مونتاژ خودکار بسیار مناسباند و معمولاً بهصورت Tape and Reel عرضه میشوند. در مقابل، مونتاژ قطعات پایهدار ممکن است به قرار دادن پایه در سوراخ، برش پایه و لحیمکاری موجی یا دستی نیاز داشته باشد.
۶. تعمیر و تعویض
آیسی DIP را میتوان داخل سوکت نصب کرد و بدون لحیمکاری مجدد تعویض کرد. تعویض قطعات SMD نیز ممکن است، اما پکیجهای ریز به مهارت، هیتر هوای گرم، فلاکس و پنس مناسب نیاز دارند.
۷. عملکرد فرکانسی
پایههای قطعات در فرکانسهای بالا میتوانند مقاومت، خازن یا سلف ناخواسته ایجاد کنند. پکیجهای SMD معمولاً پایهها و مسیر اتصال کوتاهتری دارند و در بسیاری از مدارهای سریع و RF مناسبترند. بااینحال، طراحی PCB و نحوه زمین و تغذیه نیز نقش اساسی دارند.
۸. دفع حرارت
نمیتوان بهطور مطلق گفت SMD یا DIP همیشه خنکتر است. عملکرد حرارتی به نوع پکیج، سطح مس PCB، تعداد لایهها، توان تلفشده، جریان هوا و هیتسینک وابسته است. بعضی پکیجهای SMD دارای پد حرارتی زیر قطعهاند و برخی قطعات پایهدار قدرت نیز به هیتسینک متصل میشوند.
مزایا و معایب قطعات SMD
مزایا
- اشغال فضای کمتر
- مناسب تولید انبوه
- امکان استفاده در دو طرف PCB
- تنوع زیاد پکیج و تعداد پایه
- مسیرهای الکتریکی کوتاهتر
- مناسب محصولات کوچک و قابلحمل
معایب
- نمونهسازی دشوارتر روی بردبرد
- نیاز به ابزار تخصصی برای پکیجهای ریز
- تعمیر دشوارتر QFN و BGA
- حساسیت بیشتر به طراحی فوتپرینت
- خواندن مقدار برخی قطعات کوچک دشوار است
مزایا و معایب قطعات DIP و پایهدار
مزایا
- مناسب بردبرد و نمونهسازی
- لحیمکاری دستی سادهتر
- امکان استفاده از سوکت
- تعویض و تعمیر آسانتر
- مناسب آموزش و پروژههای کمتیراژ
معایب
- اشغال فضای بیشتر
- نیاز به سوراخکاری PCB
- مونتاژ کندتر
- محدودیت در مدارهای متراکم
- عرضهنشدن بسیاری از آیسیهای جدید در نسخه DIP
SMD برای چه پروژههایی مناسبتر است؟
- محصولات تجاری و تولید انبوه
- دستگاههای کوچک و قابلحمل
- تجهیزات پوشیدنی و اینترنت اشیا
- مدارهای مخابراتی و RF
- بردهای دارای تعداد قطعات زیاد
- طراحیهایی با محدودیت ارتفاع یا وزن
DIP برای چه پروژههایی مناسبتر است؟
- شروع یادگیری الکترونیک
- آزمایش مدار روی بردبرد
- پروژههای دانشجویی
- ساخت نمونه اولیه سریع
- تعمیر تجهیزات قدیمی
- تولید محدود و مونتاژ دستی
آیا میتوان SMD و DIP را در یک مدار استفاده کرد؟
بله. بسیاری از مدارهای واقعی ترکیبی از هر دو هستند. برای مثال، مقاومتها، خازنها، میکروکنترلر و رگولاتور ممکن است SMD باشند، اما کانکتورها، ترمینالها، رله، ترانسفورماتور و خازنهای بزرگ بهصورت پایهدار نصب شوند.
برای شروع یادگیری SMD از چه قطعاتی استفاده کنیم؟
- مقاومت و خازن 1206
- مقاومت و خازن 0805
- دیودهای نسبتاً بزرگ SMD
- ترانزیستور SOT-23
- آیسی SOIC
- آیسی TSSOP
- قطعات 0603
- پکیج QFN با هیتر یا Reflow
هنگام خرید SMD و DIP به چه نکاتی توجه کنیم؟
- پارتنامبر کامل: پسوند قطعه ممکن است نوع پکیج، دمای کاری یا بستهبندی را مشخص کند.
- نوع پکیج: PDIP، SOIC، TSSOP، QFN، LQFP و سایر پکیجها قابل جایگزینی مستقیم نیستند.
- تعداد و فاصله پایهها: تعداد پایه و Pitch باید با فوتپرینت PCB یکسان باشد.
- ابعاد بدنه: دو پکیج مشابه ممکن است عرض بدنه متفاوتی داشته باشند.
- جهت پایه شماره یک: نقطه، فرورفتگی یا بریدگی بدنه را بررسی کنید.
- نوع بستهبندی فروش: قطعات SMD ممکن است تکی، Cut Tape، رول، تیوب یا سینی باشند.
- امکان مونتاژ: پیش از خرید پکیجهای ریز، از داشتن ابزار مناسب مطمئن شوید.
در نهایت SMD بهتر است یا DIP؟
هیچکدام در تمام پروژهها بهتر نیستند. اگر در حال یادگیری هستید، از بردبرد استفاده میکنید یا تعویض آسان قطعه اهمیت دارد، DIP انتخاب سادهتری است. اگر اندازه برد، تولید انبوه، تعداد پایه زیاد یا عملکرد فرکانسی اهمیت دارد، SMD معمولاً انتخاب مناسبتری خواهد بود.
برای بسیاری از پروژههای آموزشی، روش منطقی این است که نمونه اولیه با قطعات DIP یا بردهای تبدیل ساخته شود و پس از تأیید عملکرد مدار، نسخه نهایی PCB با قطعات SMD طراحی شود.
جمعبندی
تفاوت اصلی قطعات SMD و DIP در روش نصب آنها روی برد است. قطعات SMD مستقیماً روی سطح PCB لحیم میشوند و معمولاً کوچکتر، متراکمتر و مناسب تولید انبوهاند. قطعات DIP دارای دو ردیف پایهاند که از سوراخهای برد عبور میکنند و برای بردبرد، آموزش، تعمیر و نمونهسازی دستی مناسبترند.
هنگام خرید، پارتنامبر کامل، نوع پکیج، تعداد پایه، فاصله پایهها و نقشه ابعادی دیتاشیت را بررسی کنید. انتخاب نهایی باید بر اساس اندازه مدار، تیراژ تولید، تجهیزات مونتاژ، تعمیرپذیری و کاربرد واقعی انجام شود.
سؤالات متداول
تفاوت اصلی SMD و DIP چیست؟
قطعات SMD روی سطح PCB لحیم میشوند، اما پایههای DIP از سوراخهای برد عبور میکنند و در سمت دیگر لحیم میشوند.
آیا DIP همان قطعه پایهدار است؟
DIP یک نوع پکیج پایهدار برای آیسیهاست. همه قطعات DIP پایهدارند، اما همه قطعات پایهدار DIP نیستند.
آیا SMD را میتوان با هویه معمولی لحیم کرد؟
بله. قطعات بزرگتر مانند 1206، 0805 و SOIC با هویه نوکظریف، فلاکس و تمرین قابل مونتاژند. QFN و BGA معمولاً تجهیزات بیشتری میخواهند.
آیا قطعات SMD روی بردبرد نصب میشوند؟
خیر. برای بیشتر قطعات SMD باید از برد تبدیل SMD به DIP استفاده کرد.
برای شروع الکترونیک SMD بهتر است یا DIP؟
برای شروع، DIP معمولاً سادهتر است؛ سپس میتوان با قطعات SMD بزرگتر مانند 1206 و SOIC تمرین کرد.
